Rückstausicherung DN 400 - DN 2400
THE CHECK-FLEX® G5

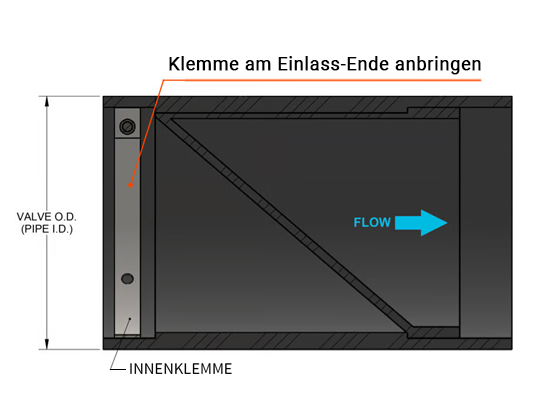

Klemme am Einlass-Ende anbringen

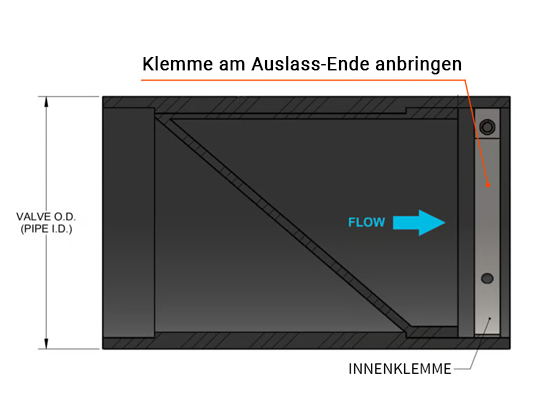

Klemme am Auslass-Ende anbringen

Die ausdehnbare C-Klemme des Check-Flex® G5-Ventils kann entweder am Einlassende oder am Auslassende des Ventils verwendet werden. Durch einfaches Einführen und Ausdehnen wird die Klemme wasserdicht an der Rohrwand befestigt. Durch die Abdichtung direkt am Rohr sind keine Arbeiten an der vorhandenen Wandöffnung oder an der Abstützung erforderlich. Bei abgewinkelten Rohröffnungen, Ringschächten und beschädigten Rohrenden sind keine zusätzlichen Arbeiten erforderlich, da der Installateur das Ventil in diese Rohre einlassen kann, um die Abdichtung zwischen Ventil und Rohr herzustellen. Die expandierende C-Klemme verwendet die Ventilwand als Dichtung, um die Bohrung des Rohrs abzudichten. Die Ventil-Rohr-Abdichtungsmethode funktioniert bei Abflussrohren mit leichten Unrundheiten und Oberflächenfehlern.

Check-Flex® Gen5

Einfache Spreizklemme

Die Spreizklemme Typ C nutzt die Ventilwand als Dichtung, um die Rohrbohrung zuverlässig abzuschließen. Dieses Abdichtungssystem funktioniert auch bei älteren Abflussrohren mit leichten Unrundheiten oder Oberflächenfehlern. So können Installateure selbst unter schwierigen Bedingungen eine sichere und dichte Verbindung herstellen.

Stabile Bauweise

Die neueste Generation von Inline-Rückschlagventilen verfügt über ein glattes Zulaufprofil mit einer durchgehenden 150°-Stabilisierung über die gesamte Ventillänge. Diese Stabilisierung ist nur durch eine vulkanisierte Bauweise möglich. Die abgewinkelte, flexibel bewegliche Klappe kann sich frei ausdehnen und sorgt über Millionen von Schaltzyklen hinweg für eine zuverlässige Abdichtung ohne Punktbelastungen – vergleichbar mit einem Autoreifen. Gleichzeitig entstehen keine Schmutznischen, in denen sich Ablagerungen sammeln könnten.

Verstärkter Ventilkern

Das Modell G5 ist aus radialen heißvulkanisierten Gummischichten gefertigt. Der Kern ist zusätzlich mit Stahldraht verstärkt, der vollständig im Gummi ummantelt ist. Diese Schrägverstärkung ermöglicht es, die Klemmbereiche flexibel auszudehnen und dicht an die Rohrwand anzulegen.

  • Großer Dichtungsbereich: sorgt für zuverlässige Abdichtung auch bei sandhaltigem Wasser.
  • Faserverstärkung: schützt wie ein Ripstop gegen Beschädigungen, etwa durch Glassplitter in der Straßenentwässerung.
  • Material: beständig gegen den typischen Abrieb in Entwässerungsanlagen bei Strömungsgeschwindigkeiten bis 5,0 m/s.
  • Die verstärkte Verbindung im oberen Bereich und die große Dichtfläche unten stabilisieren die Klappe zuverlässig, wenn sie sich unter Gegendruck ausdehnt.

Optimierte Ausführung

Das G5-Design verwendet den optimalen Winkel für die beste Leistung bei jeder Ventilgröße. Der flache Winkel bei kleinen 100-225-mm-Ventilen bietet eine deutlich bessere Leistung bei niedrigem Durchfluss bei gleichzeitig hoher maximaler Gegendruckleistung. Bei größeren Ventilen wird die Gegendruckleistung durch einen steileren Winkel verbessert.

Lange Lebensdauer

Check-Flex-Ventile sind für eine lange Lebensdauer ohne Wartung ausgelegt. Die Standardgarantie beträgt zwei Jahre und kann auf fünf Jahre verlängert werden. MeasurIT liefert seit 1989 Gummiventile und viele Ventile sind seit den 90er Jahren im Einsatz.


Dimensionen



Einbau

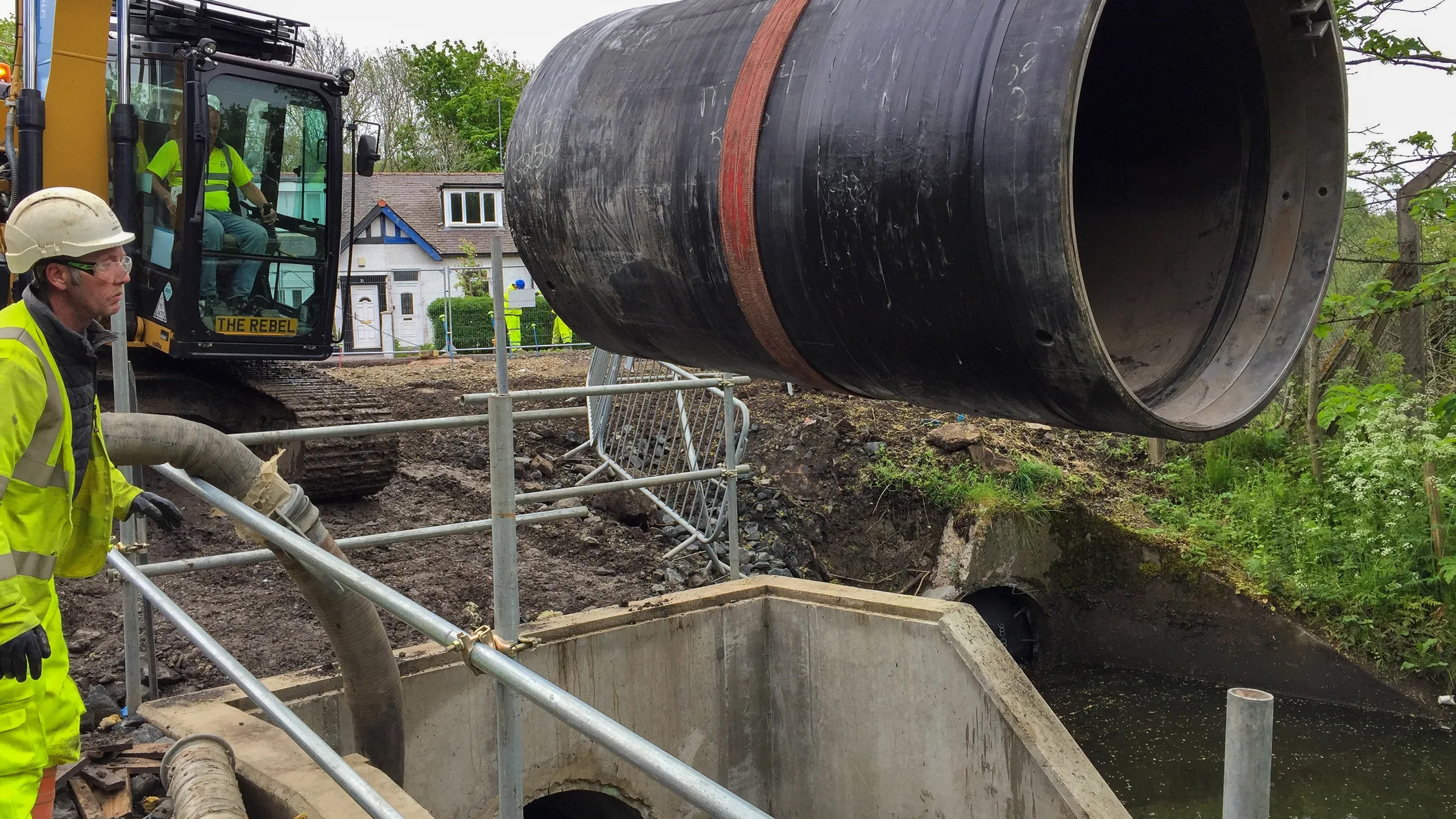

Geruchskontrolle und eine kohlenstoffarme Lösung an einem schwierigen Standort

Durch den Einbau eines Inline-Ventils konnte ein vorhandener Auslauf genutzt werden, so dass keine Arbeiten am Küstenvorland erforderlich waren.

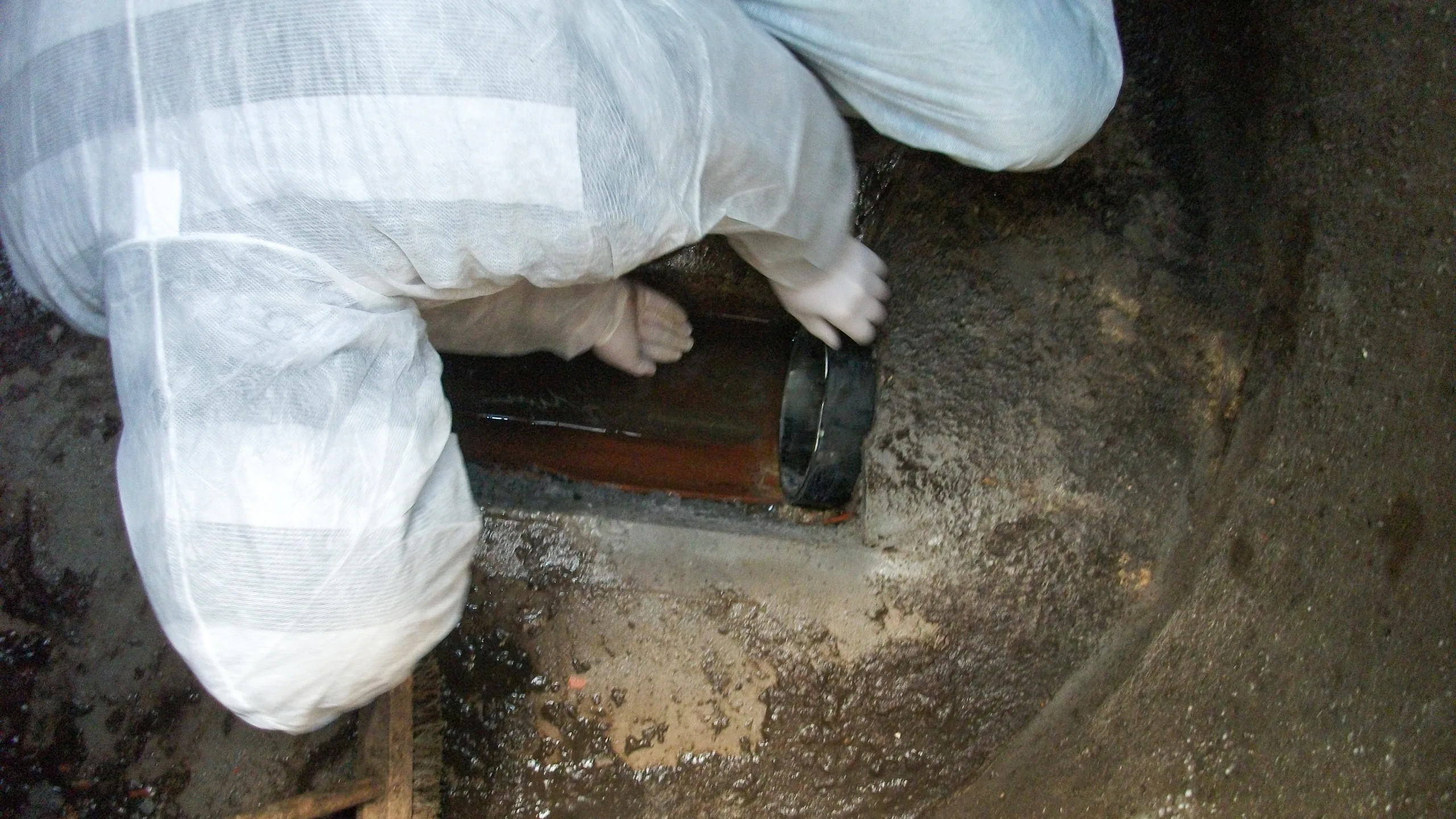

Schnell montiert – Schutz vor hohen Kosten

Eigentümer gewerblicher Immobilien konnten Check-Flex G5-Ventile problemlos in vorhandene Abwasserkanäle einbauen und sich so vor zu hohen Gebühren für die öffentliche Kanalisation schützen.

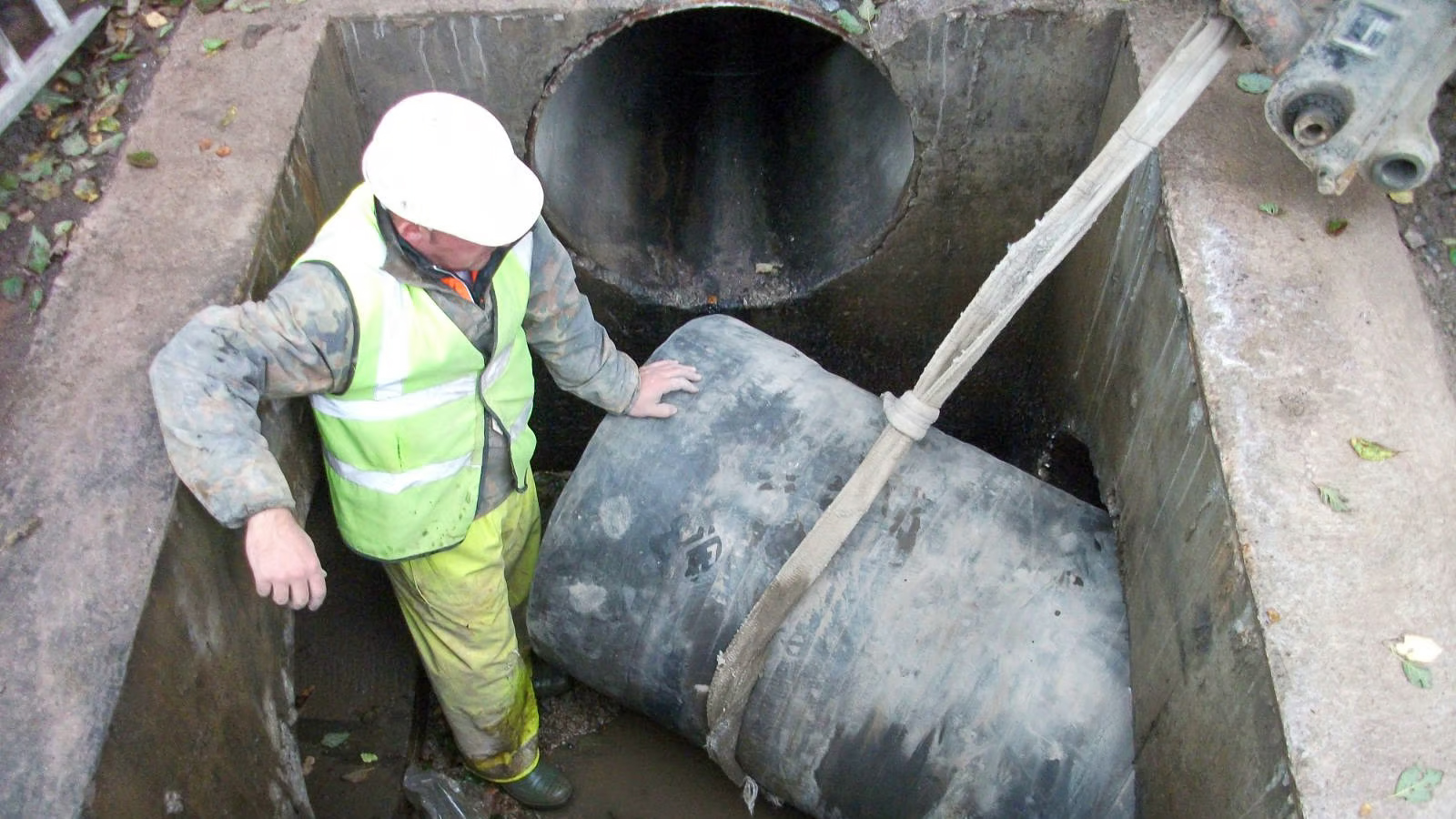

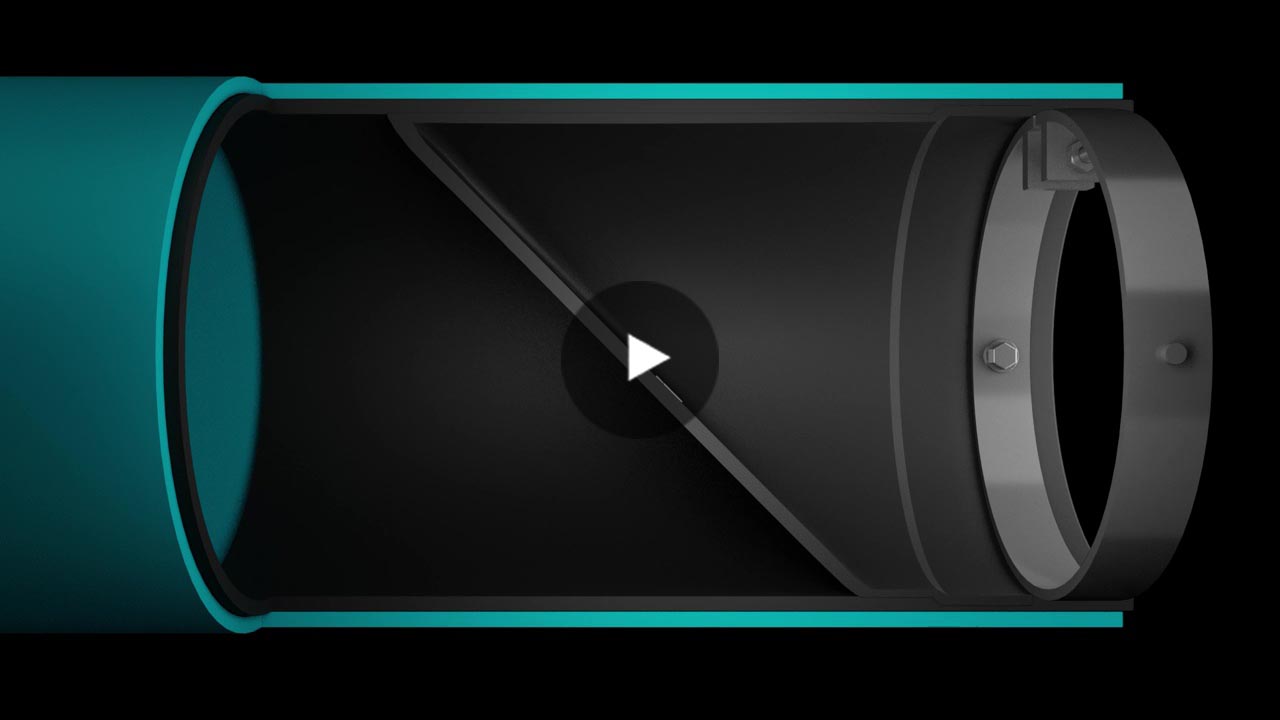

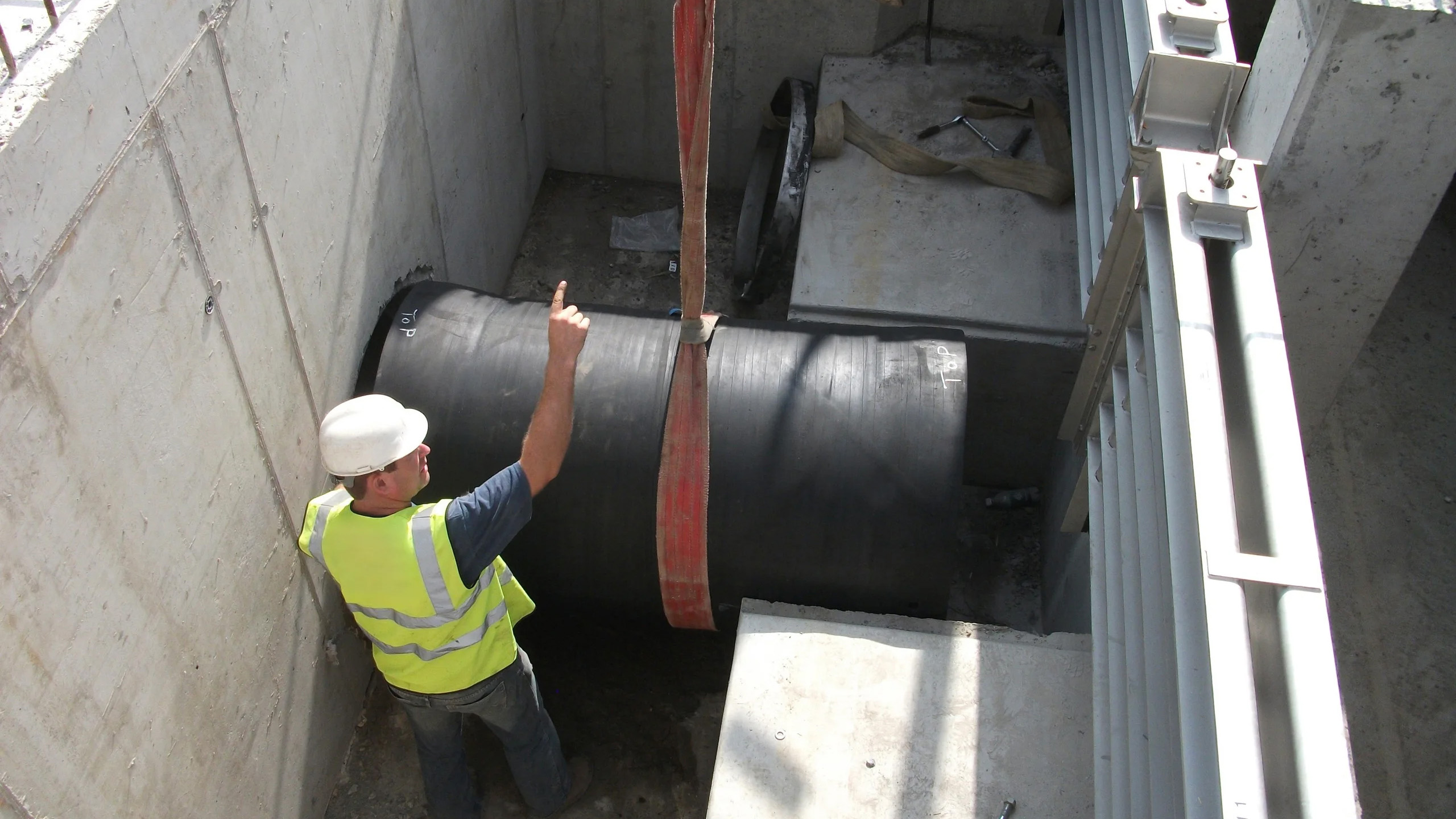

Installation eines Inline-Ventils

Sehen Sie, wie kleine und große Ventile installiert werden.
